Сварочный полуавтомат Сварог TECH MIG 3500 (N222) 350 А MIG/MAG MMA

Сварочный полуавтомат TECH MIG 3500 (N222) 350 А

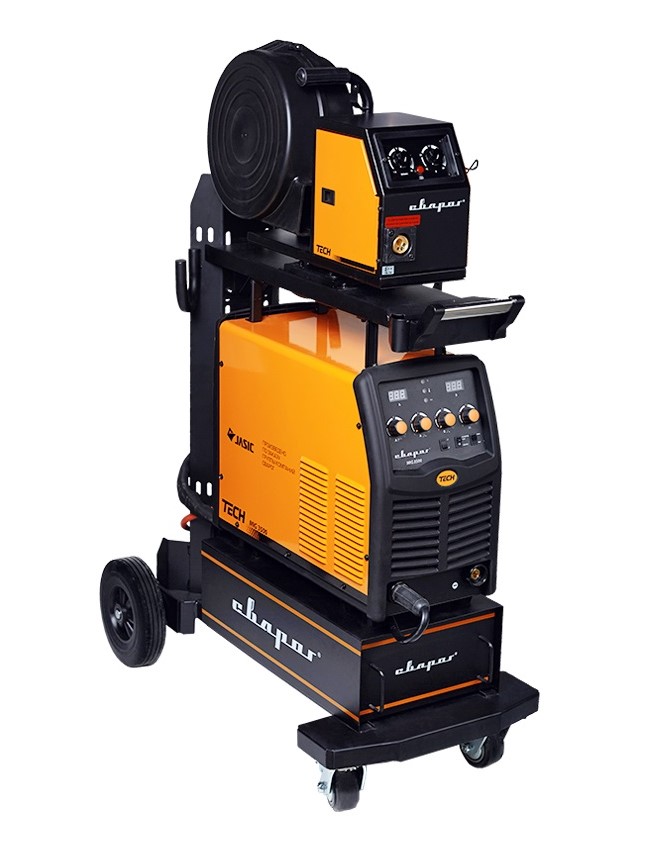

Сварог TECH MIG 3500 (N222) — промышленный сварочный полуавтомат с выносным подающим механизмом, предназначенный для механизированной сварки в среде защитных газов и их смесей MIG/MAG, сварки порошковой проволокой FCAW и ручной дуговой сварки MMA. Аппарат рассчитан на эксплуатацию в условиях высоких производственных нагрузок и подходит для решения сложных сварочных задач.

TECH MIG 3500 работает от трехфазной сети 380 В и обеспечивает сварочный ток до 350 А. Продуманная конструкция, выносной механизм подачи проволоки, широкий диапазон настроек и возможность подключения блока водяного охлаждения делают аппарат подходящим для профессионального и промышленного применения.

Три режима сварки: MIG/MAG, FCAW и MMA

Сварог TECH MIG 3500 объединяет несколько сварочных технологий в одном источнике:

• MIG/MAG DC — механизированная сварка плавящейся проволокой в защитном газе;
• FCAW — сварка порошковой самозащитной или газозащитной проволокой;
• MMA DC — ручная дуговая сварка покрытым электродом.

Аппарат также поддерживает сварку алюминия, регулировку индуктивности, смену полярности, тестовую продувку газа, холостой прогон и дожигание сварочной проволоки, а также функцию заварки кратера.

Сварочный ток до 350 А

В режиме MIG сварочный ток регулируется в диапазоне 50–350 А, в режиме MMA — 20–350 А. Продолжительность нагрузки составляет 60% при 40 °C на максимальном токе. При ПН 100% аппарат обеспечивает сварочный ток до 250 А в режимах MIG и MMA.

Рабочее напряжение составляет 15,0–38,0 В в режиме MIG и 20,8–34,0 В в режиме MMA. Напряжение холостого хода — 65 В.

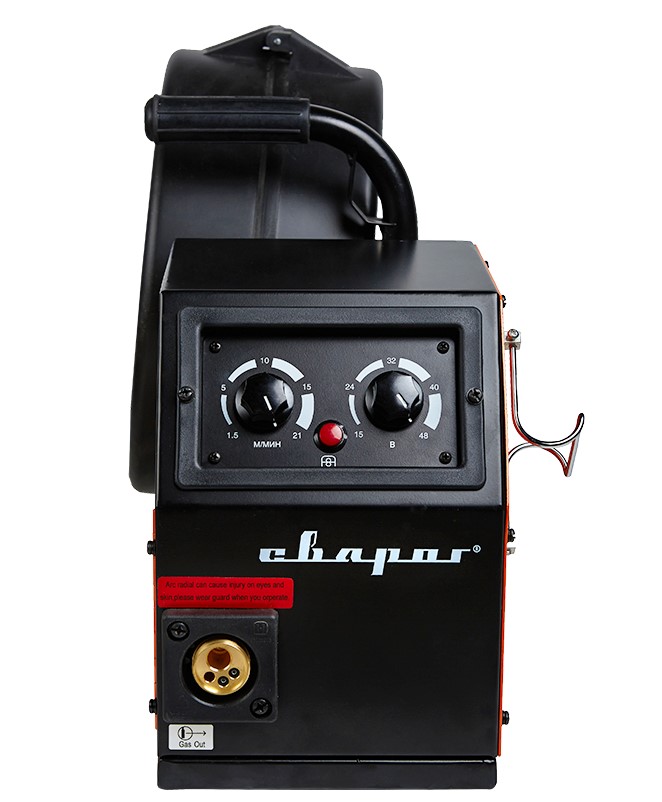

Выносной четырехроликовый механизм подачи

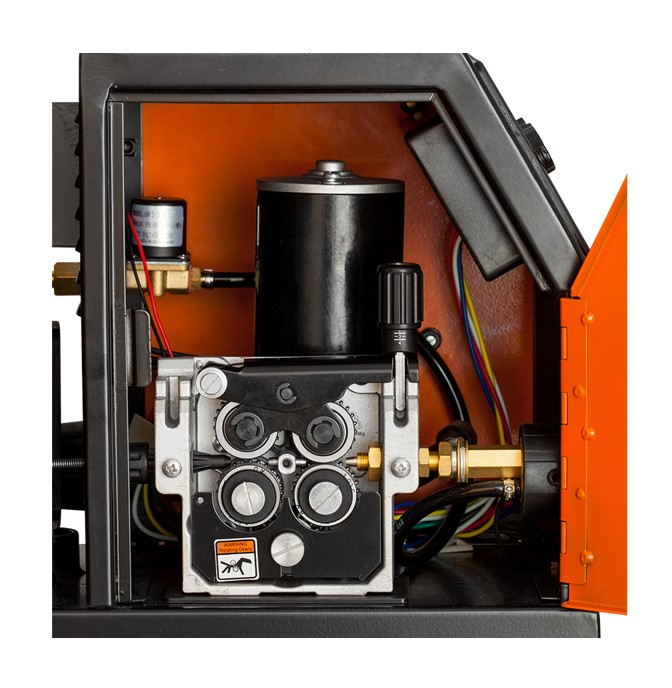

TECH MIG 3500 комплектуется выносным механизмом подачи сварочной проволоки с мощным четырехроликовым механизмом. Конструкция рассчитана на стабильную подачу различных видов сварочной проволоки диаметром от 0,8 до 1,6 мм.

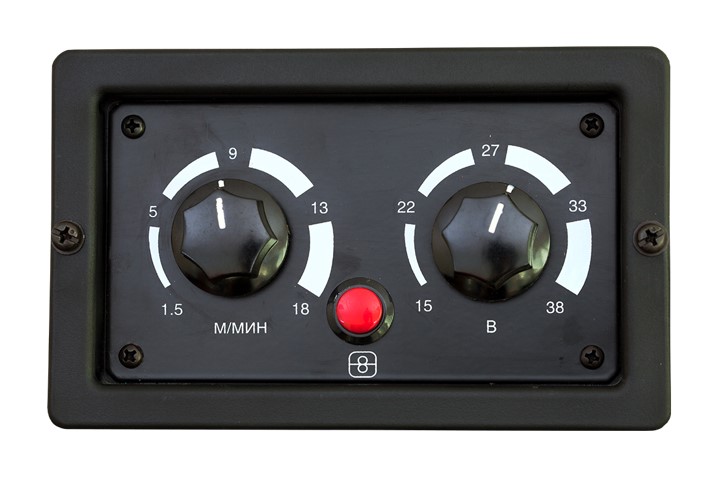

Скорость подачи проволоки регулируется в диапазоне 1,5–16 м/мин. Закрытый кожух защищает механизм от попадания пыли и посторонних предметов.

Механизм поддерживает установку стандартной катушки D300 максимальным весом до 20 кг. Поворотный узел позволяет удобно размещать подающий механизм во время работы и при необходимости быстро снимать его для перемещения.

Возможность удаленного размещения подающего механизма

Выносной подающий механизм позволяет работать на значительном расстоянии от источника питания. Для соединения предусмотрена возможность использования удлинителя кабелей до 30 метров, что особенно удобно при сварочных работах на крупных производственных объектах, металлоконструкциях и длинномерных изделиях.

Регулировка параметров сварки

Аппарат оснащен двумя цифровыми дисплеями для контроля основных параметров сварки. Один дисплей отображает сварочный ток, второй — напряжение на дуге.

На панели управления предусмотрены:

• регулировка сварочного тока;
• регулировка рабочего напряжения;
• регулировка индуктивности;
• выбор режима сварки;
• проверка подачи защитного газа;
• выбор режима работы горелки 2T/4T;
• регулировка тока заварки кратера;
• регулировка напряжения заварки кратера;
• регулировка параметров MMA.

Функции MIG

TECH MIG 3500 оснащен набором функций для точной настройки процесса механизированной сварки:

• смена полярности;
• регулировка индуктивности;
• холостой прогон проволоки;
• тестовая продувка газа;
• дожигание сварочной проволоки;
• заварка кратера;
• режимы работы горелки 2T и 4T.

Возможности MMA

Помимо MIG/MAG и FCAW, сварочный полуавтомат поддерживает ручную дуговую сварку MMA DC. Диапазон сварочного тока MMA составляет 20–350 А, а диаметр используемых электродов — 1,5–5,0 мм.

Также предусмотрена функция воздушно-дуговой строжки.

Надежная конструкция для промышленной эксплуатации

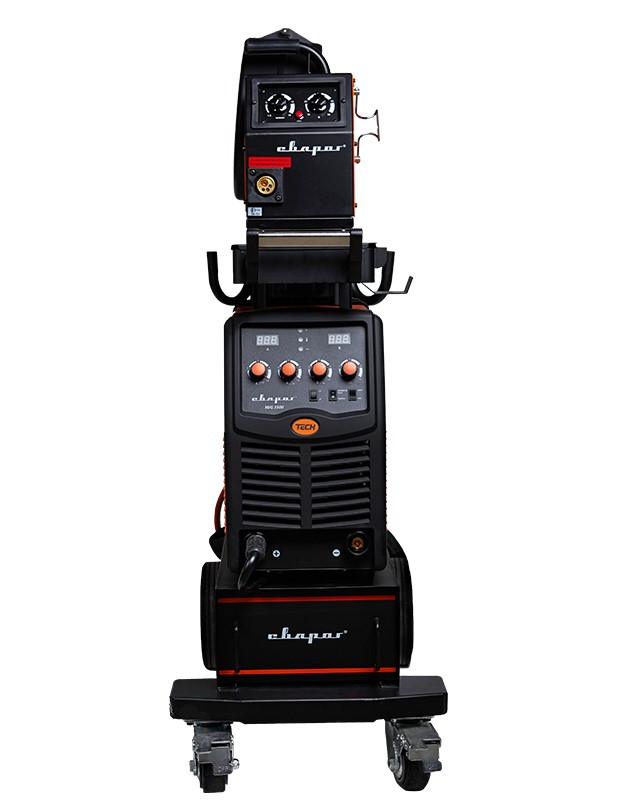

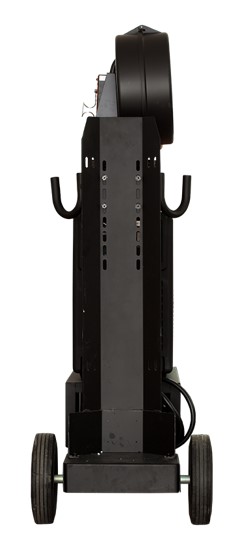

Сварог TECH MIG 3500 выполнен в прочном металлическом корпусе и рассчитан на эксплуатацию при значительных нагрузках. Источник и подающий механизм устанавливаются на транспортную тележку, предусмотренную для удобного перемещения оборудования по рабочей площадке.

В конструкции тележки предусмотрено место для установки газового баллона. Для подключения сварочной горелки используется евроразъем.

Силовые соединения выполнены через разъемы ОКС 35–50. Такая конструкция обеспечивает надежное подключение сварочных кабелей и снижает нагрев силовых соединений во время работы.

Подключение блока водяного охлаждения

TECH MIG 3500 поддерживает подключение блока водяного охлаждения. В конструкции предусмотрена возможность заменить штатный ящик для хранения инструментов на блок охлаждения, что позволяет адаптировать оборудование под продолжительные сварочные работы.

Розетка 36 В для подогревателя газа

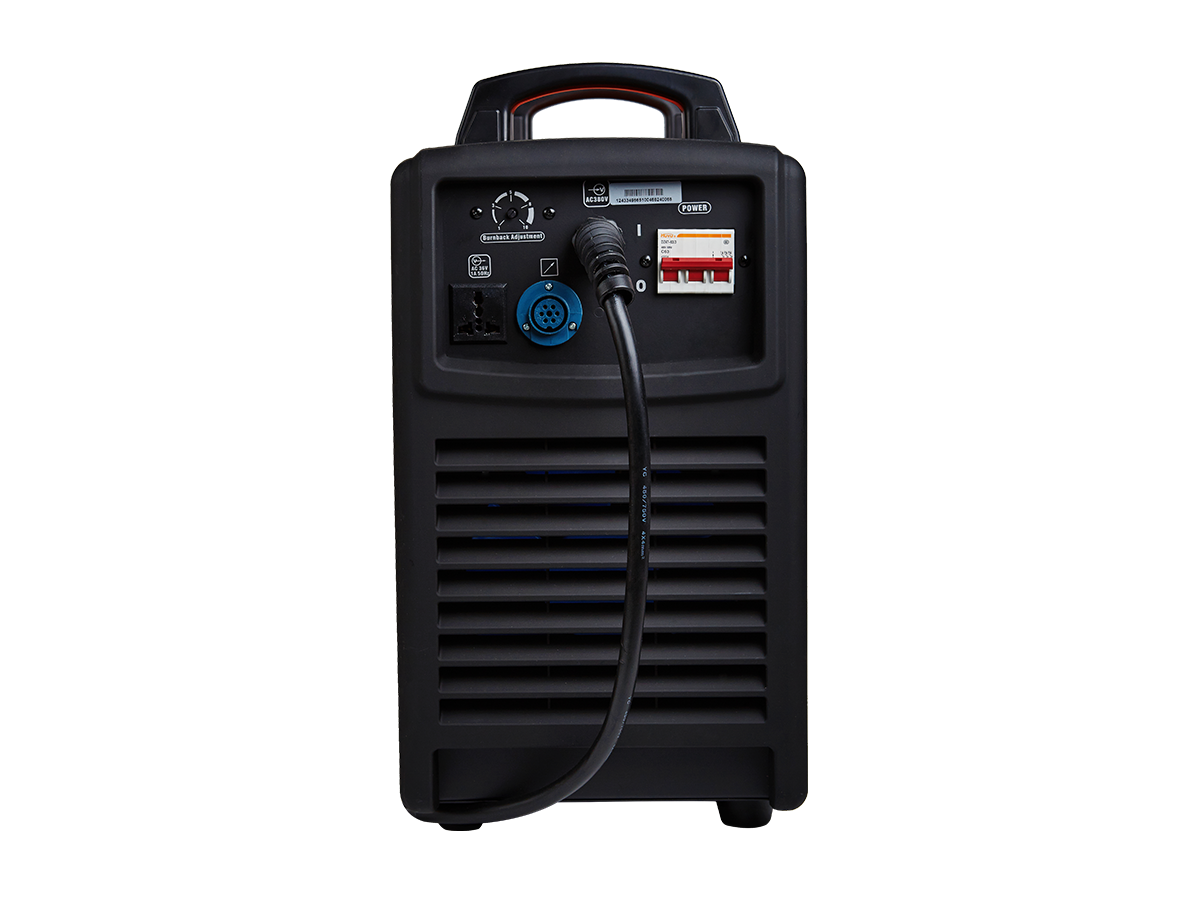

На задней панели источника предусмотрена розетка 36 В для подключения подогревателя газа. Также установлен защитный предохранитель, который срабатывает при неисправности подогревателя редуктора.

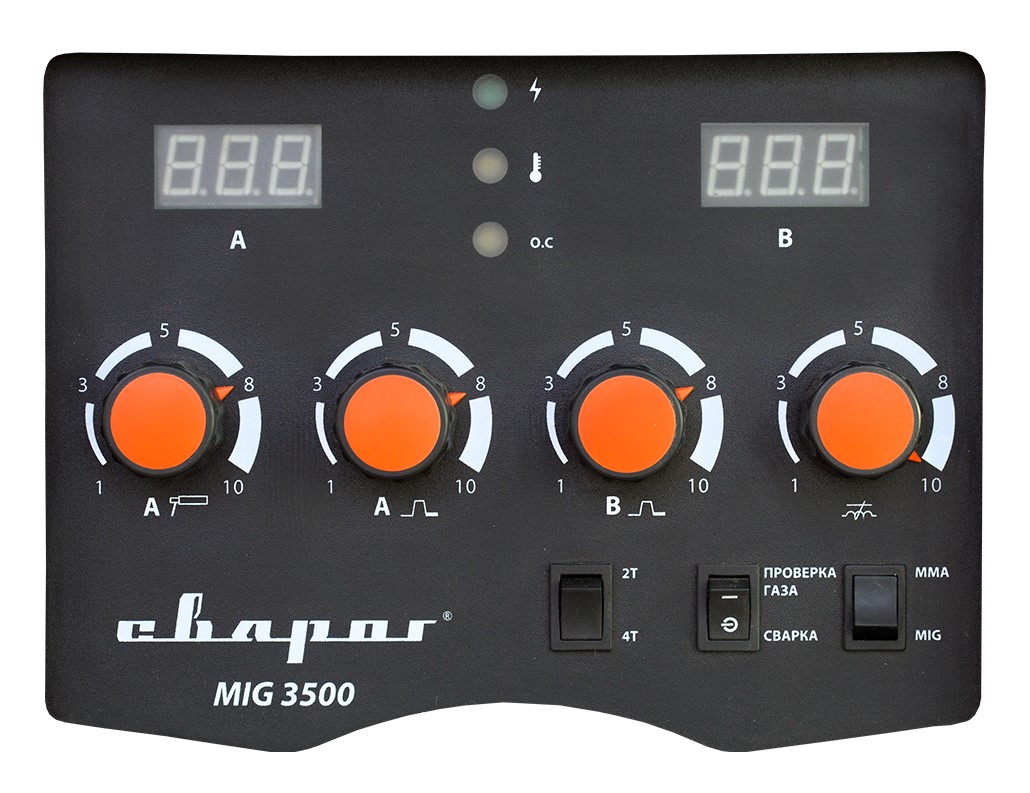

Удобная система контроля

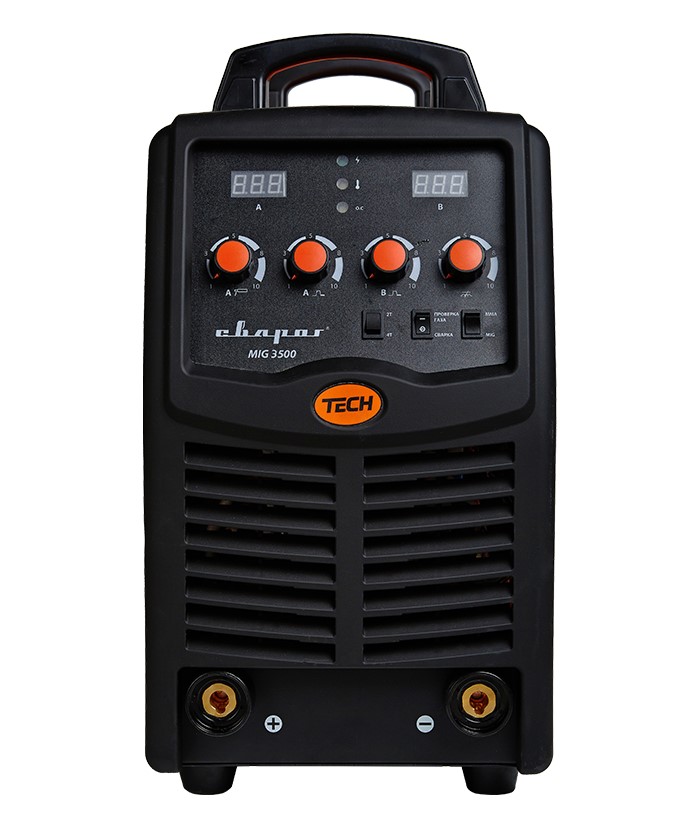

Панель управления оснащена светодиодными индикаторами и цифровой индикацией. Предусмотрены индикаторы включения сети, перегрева и перегрузки, а цифровые дисплеи позволяют контролировать параметры сварочного процесса.

Система управления включает следующие элементы:

• цифровой дисплей сварочного тока;
• цифровой дисплей напряжения на дуге;
• индикатор перегрева;
• индикатор сети;
• индикатор перегрузки;
• регулятор индуктивности;
• переключатель режима сварки;
• кнопка проверки газа;
• переключатель 2T/4T;
• регуляторы заварки кратера;
• регулятор тока MMA.

Основные технические характеристики

• Напряжение питающей сети — 380 В;
• Рабочий диапазон сетевого напряжения — 320–430 В;
• Частота питающей сети — 50 Гц;
• Количество фаз — 3;
• Потребляемый ток — 22,9 А;
• Потребляемая мощность MIG — 14 кВА;
• Потребляемая мощность MMA — 15 кВА;
• Сварочный ток MIG — 50–350 А;
• Сварочный ток MMA — 20–350 А;
• Рабочее напряжение MIG — 15,0–38,0 В;
• Рабочее напряжение MMA — 20,8–34,0 В;
• Напряжение холостого хода MIG — 65 В;
• Напряжение холостого хода MMA/VRD — 65 В;
• ПН при 40 °C — 60%;
• Сварочный ток при ПН 100% MIG — 250 А;
• Сварочный ток при ПН 100% MMA — 250 А;
• Диаметр сварочной проволоки — 0,8 / 1,0 / 1,2 / 1,6 мм;
• Диаметр электрода MMA — 1,5–5,0 мм;
• Скорость подачи проволоки — 1,5–16,0 м/мин;
• Количество роликов — 4 шт.;
• Максимальный вес катушки — 20 кг;
• Коэффициент мощности — 0,93;
• КПД — 85%;
• Класс изоляции — F;
• Степень защиты — IP23S;
• Температура эксплуатации — от -30 до +40 °C.

Панельные соединения

• Силовые панельные соединения источника — ОКС 35–50;
• Разъем управления источника — 7 Pin;
• Силовые панельные соединения подающего устройства — ОКС 35–50;
• Разъем управления подающего устройства — 7 Pin;
• Подключение горелки — евроадаптер;
• Подключение газа — штуцер Ø6 мм.

Габариты и вес

• Габаритные размеры источника — 630 × 295 × 560 мм;
• Габаритные размеры подающего механизма — 630 × 235 × 450 мм;
• Вес источника — 38 кг;
• Вес подающего механизма — 14,2 кг;
• Габариты аппарата в сборе — 1100 × 520 × 1450 мм;
• Вес аппарата в сборе — 107,7 кг.

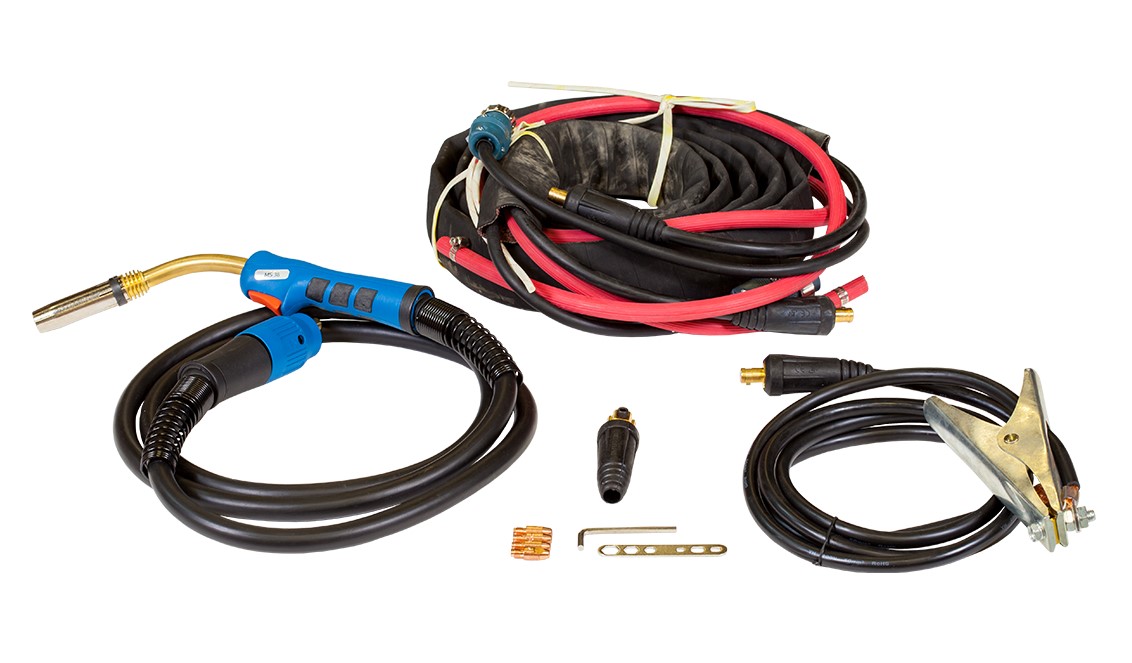

Комплектация Сварог TECH MIG 3500 (N222)

• устройство подачи сварочной проволоки — 1 шт.;
• транспортная тележка — 1 шт.;
• горелка в сборе TECH MS 36, 3 м — 1 шт.;
• клемма заземления в сборе 400 А, 3 м — 1 шт.;
• комплект соединительных кабелей, 4 м — 1 шт.;
• подающий ролик 1,0/1,2 — 2 шт.;
• подающий ролик V 0,8/1,0 — 2 шт.;
• газовый рукав Ø9,4 мм — 1 шт.;
• комплект ЗИП — 1 шт.;
• паспорт и руководство по эксплуатации — 1 комплект.

Промышленное применение

Сварог TECH MIG 3500 (N222) предназначен для профессионального и промышленного применения, где требуется высокая производительность, стабильная работа под нагрузкой и широкий набор сварочных функций. Аппарат подходит для сварки металлоконструкций, производственных изделий, оборудования и других металлических конструкций.

Высокий сварочный ток до 350 А, ПН 60% при 40 °C, четырехроликовая подача проволоки, поддержка катушек D300 до 20 кг, выносной механизм с возможностью удаления до 30 м и поддержка MIG/MAG, FCAW и MMA позволяют использовать TECH MIG 3500 для различных производственных задач.

Сварог TECH MIG 3500 (N222) — мощный промышленный сварочный полуавтомат с трехфазным питанием 380 В, электродвигательным механизмом подачи, расширенными настройками MIG/MAG и возможностью ручной дуговой сварки MMA.
